En este manual os vamos a explicar cómo montar un kit de portero electrónico para una vivienda referencia 6201 de Fermax. Aquí encontrarás los artículos que componen este kit, esquemas de montajes y los posibles problemas que te puedes encontrar junto con sus respectivas soluciones. Comencemos.
El kit 6201 de Fermax es un kit de portero electrónico de 1 línea, o lo que es lo mismo, para 1 vivienda. Está compuesto por:
Placa de calle.
La placa de calle City Classic es una placa diseñada con un perfil curvo-convexo, fabricada en aluminio anodizado de gran resistencia a la intemperie y a cambios climáticos. Los pulsadores de llamada son pulsadores metálicos, que pueden ser dobles o sencillos. La pulsación del botón de llamada es confirmada mediante un testigo acústico que emite el amplificador. Los pulsadores incluye un tarjetero para alojar una etiqueta de identificación. Al pulsar la tecla de iluminación situada en el frontal del amplificador, una suave luz permite visualizar los tarjeteros. El amplificador dispone de micrófono eléctrico, pulsador de iluminación frontal, ajustes de volumen en ambos sentidos para lograr un nivel acústico libre de acoplamientos y confirmación acústica de llamada. Una vez quede instalada la placa, los tornillos quedarán totalmente ocultos por unas tapas de protección.
Teléfono Citymax Basic.
El teléfono Citymax Basic está fabricado en plástico ABS, con un acabado tipo «pulido espejo» para su fácil limpieza. Dispone de múltiples anclajes para su instalación en pared, así como cordón rizado con conectores tipo plug telefónico. Su funcionamento es básico. Al recibir la llamada, es posible mantener una conversación con la placa de calle. Para abrir la puerta, tan sólo hay que pulsar el botón con el dibujo de la llave.

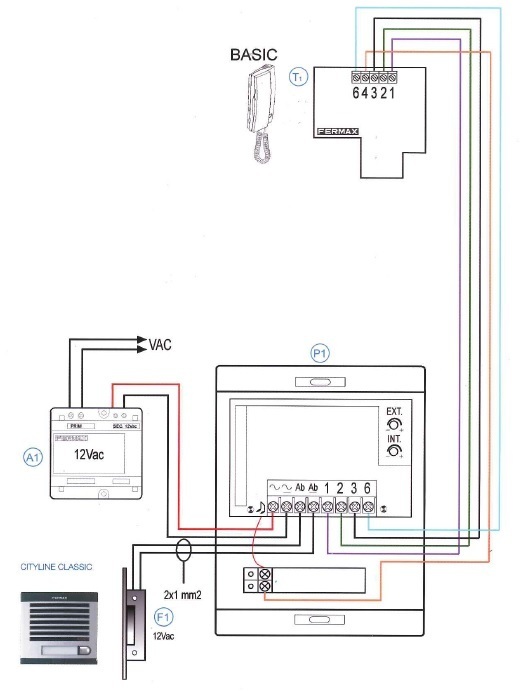

Para la conexión de los hilos, Fermax sigue una serie de criterios asignando un número a las diferentes funciones, que son:

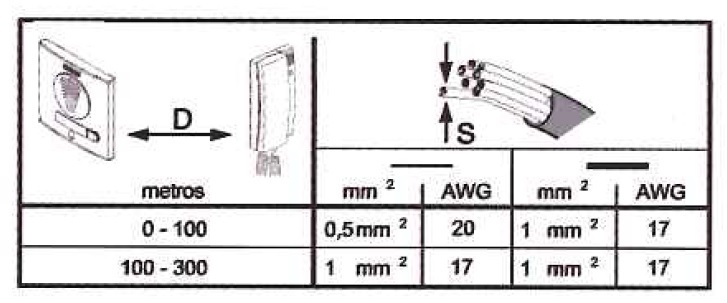

Para la conexión de los cables hay que tener en cuenta la sección de los mismos, la cual se puede consultar en la siguiente tabla:
Con respecto al cable de alimentación, se podrá utilizar un cable UTP uniendo varios hilos entre si para hacerlo más resistente, o una manguera de dos hilos fase y neutro.
En este tipo de instalación, podremos encontrar una serie de diversos problemas. Aquí os dejamos los más comunes con sus respectivas soluciones.
– No suenta el timbre aunque exista comunicación entre la placa y el telefonillo.
– Suena llamada pero no hay comunicación con la placa.
¿Quieres recuperar la BBC en edificios como hoteles, hospitales, residencias, o comunidades donde la mayoría…
¿BBC not available anymore in Spain? All os us foreigners, who live or spend summer…
Receptores IPTV como solución para ver canales ingleses como la BBC en España a través…
¡Fermax DUOX y todas sus opciones! Stock Disponible Fermax 2 Hilos. ¿Eres instalador? Descubre nuestros…
Aquellas empresas o autónomos que quieran dedicarse a la instalación de infraestructuras comunes de telecomunicaciones (ICT)…
Para darte de alta como instalador Tipo A, debes adquirir material certificado y de calidad.…
Ver comentarios
Hola,
El timbre del intercomunicador de mi casa dejó de funcionar. Tengo un portero automático Fermax que consta de dos módulos, el que esta en la puerta de entrada y el telefonillo del interior de la vivienda. Estos módulos están interconectados por una única manguera de hilos. El modulo que esta instalado en la puerta de entrada tiene el código 98600. El intercomunicador funciona bien se escucha a las personas del lado de la calle y también del lado del interior de la vivienda.
He comprobado la tensión en el pulsador del timbre y mido 8.5V en continua. Si activo el pulsador esta tensión llega al telefonillo. La duda que tengo es si el problema esta en la alimentación o en el zumbador. No veo de donde se genera la tensión de alimentación (en el módulo de la puerta o en el telefonillo interior) aunque sospecho que esta en el módulo de la puerta, entiendo que la tensión de alimentación tiene que proceder de una pila o batería por que el sistema no esta alimentado con 220V.
Mis preguntas son:
¿Es correcta la tensión de 8.5V en el pulsador o debería ser de 12V?
¿El problema puede ser que la pila o batería se hayan gastado?. De ser así, ¿donde esta montada? ¿Se puede cambiar?
Si no es un problema de bateria, ¿que modulo deberia cambiar y cuanto cuesta el repuesto?
Muchas gracias por su atención.
Aunque no lo hayas encontrado, tienes una fuente de alimentación. Un transformador conectado a 220Va. De ahí sale la tensión para que funcione todo. En su caso, entiendo que lo que no funciona es el sonido de la llamada, es decir que le llaman desde la calle y usted no se entera de que le están llamando. Eso normalmente es problema del telefonillo que tienes en casa. Se le ha debido de averiar el zumbador.
El intercomunicador sigue funcionando tanto dentro de casa como fuera. He comprobado la tensión en la lamparita iluminación ( al principio pensaba que era un fusible) y observe que en un extremo tenia 12 Voltios y el otro cero, el filamento esta cortado.
¿Puede influir que al estar fundida la lamparita no llegue la tensión del pulsador del timbre al telefonillo?
¿Hay algún fusible en el sistema que se pudiese fundir al descablear?
¿Otras cosas a comprobar?
Muchas gracias por tu ayuda
Hola Juan, la lamparita a veces se estropea pero todo lo demás sigue funcionando igualmente. Eso no influye. Si no hay avería en el teléfono la avería está en el grupo fónico, es decir, en la placa donde conectas los cables. En ese caso es más económico sustituir el kit completo si es el kit de 1 vivienda.
https://www.tdtprofesional.com/es/kit-de-portero-citymax-de-1-linea.html
Si quieres hacer otra prueba, desmonta el telefonillo y llevalo a donde tienes la placa de la calle, y lo conectas ahí con un metro de cable, desconectando los cables que van para la casa. Así, si al menos funciona, sabes que tienes un problema con el cableado y si no funciona, estamos en las mismas o es telefonillo es grupo fónico.
Muchas gracias por la respuesta, ha sido una gran ayuda.
Saludos
Hola buenas, he instalado un portero citymax tal y como indica, pero no se oye a quien está hablando desde la placa ni se escucha la llamada, he cambiado el jumper a electrónica pero da exactamente igual, en cambio la cerradura funciona a la perfección y si hablas desde el teléfonillo en la placa de la calle se escucha perfectamente
Parece que tuvieras un par de cables mal puestos. También tenemos un video en youtube que igual te sirve de ayuda.
https://www.youtube.com/watch?v=D4CPUwDKuP4
Hola buenos dias, tengo un portero automatico que juraria que es el mismo, y el problema que tengo es que al pulsar el boton de fuera, ni suena dentro ni fuera.. es como si no hiciera contacto al pulsar el boton.. alguna idea de por donde van los tiros?
Buenos días. Los pulsadores se pueden averiar. Coge el hilo de llamada que es el 4 y haz contacto con él en la borna CP a ver si suena o no. Si suena, entonces tienes una avería en el contacto del pulsador y habría que sustituirlo. Si no suena, puede estar averiado el grupo fónico. De todas formas es cuestión de revisar el cableado.
HOLA TENGO UN TELEFONO FERMAX 101CI15B Y AUNQUE ESTE COLGADO SUENA EN LA CALLE DEL EDIFICIO.
¿Desde cuando ocurre eso? Has tenido que hacer algún cambio en la instalación.
Buenas tardes,
He instalado un fermax 6201 por un antiguo fermax.
He comprobado la continuidad del cableado que funciona correctamente.
La alimentación eléctrica llega al transformador y llega a la placa los 12v.
La conexión esta conectada como en el esquema, pero no suena el timbre ni se oye nada ni funciona el micrófono, es decir no funciona nada.
No lo entiendo, no lo encuentro sentido.
Lo único que me queda por comprobar es que este estropeada la placa, aunque comprobado la continuidad entre contactos existen y es nueva.
Espero vuestra respuesta.
Gracias.
Mi consejo es que lo montes todo sobre una mesa, y así verás más fácil donde puede estar el problema y tienes más a mano todas las conexiones para hacer pruebas y conexiones. Si en la mesa funciona, montado en la instalación tiene que funcionar sino tienes problema de cableados. Y si en la mesa no funciona, estará mal.
Buenas alninstalar fermax 6202, la luz de donde aparecen los nombres esta continuamente encendida, como hago para que este apagada y no consuma
El consumo de esta bonbilla es mínimo, irrisorio. Pero si no quiere que esté encendida puedes desmontarla o meter un papel entre la bombilla y el contacto de manera que no encienda.
Hola.Cambie un telefonillo fermax 8044 por un loft de Fermax y funciona todo menos el sonido de llamada,ese problema ya lo tenía con el telefonillo original,probé todas las opciones de los Jumpers y ya no se que hacer,es cierto que cuando lo tengo en modo electrónico lo escucho a malas penas en el auricular.Gracias de antemano y un cordial saludo.
Hola. Yo queria saber si se podria utilizar un amplificador 9695 para sustituir por un 9696 averiado. Gracias.
En principio no. El de 9695 es para 1 o 2 viviendas. Y el 9696 es para edificios grandes. Aunque algún instalador nos comentó que lo usó para un edificio mediano y le funcionó. Pero no se decirle, a partir de cuantas viviendas podría funcionar. Pero lo que es el fabricante no lo recomienda.
Hola mi consulta esta relacionada con que si vuelvo a conectar los cables de alimentacion sigue teniendo un pitido continuo tanto dentro como fuera .constantemente .que podriq ser ya que no he modificado ningun hilo .
Hola , acabo de instalar el portero Fernax 6201. Todo bien pero la placa de la calle se oye muy bajito , aunque he puesto el volumen al maximo girando el tornillo rojo como indican. Puede ser un fallo de instalación ?
Muchas gracias
Para descartar que sea fallo de la instalación, lleve el telefonillo a la placa de la calle y hace las conexiones con 2 metros de cables y desconecta los cables que van para la casa. De esa manera descartas que sea un problema de cableado.
