Cómo conectar videoportero con cable UTP

Queremos hacer una instalación tras la Kits de Vídeo Digitales de un videoportero digital usando un cable de datos UTP de categoría 5, pero nos encontramos el problema de que no se enciende el videoportero o que no suena la llamada.

El problema que nos encontramos es muy común, y su solución muy sencilla.

¿Por qué no puedo instalar mi videoportero?

El problema es que al ser un cable UTP de categoría 5, cada uno de los 8 hilos no tiene la «capacidad» suficiente para transmitir la energía necesaria para alimentar eléctricamente al Kits de Vídeo Digitales o al Monitor Videoportero.

¿Como soluciono este problema con el videportero?

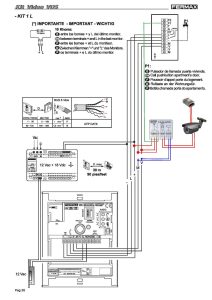

La solución se realiza de una forma sencilla, y es utilizando el siguiente esquema:

Videoportero esquema



Pero no utilizando un solo hilo por conexión, sino siguiendo el siguiente criterio:

Videoportero conexión

  • 1 hilo para el conector V.
  • 1 hilo para el conector M.
  • 2 hilos para el positivo (+)
  • 3 hilos para el negativo (-).
  • 1 hilo para la llamada (L)

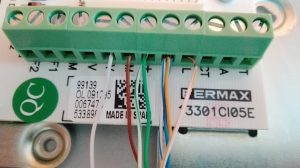

En nuestro caso, hemos utilizado un videoportero de Fermax, el kit de video digital 3330, realizado la conexión así:

Videoportero UTP

Utilizando los colores de la siguiente manera:

  • Blanco/Marrón para V.
  • Marrón para M.
  • Verde y Blanco/Verde para positivo.
  • Azul, Blanco/Azul y Naranja para negativo.
  • Blanco/Naranja para la llamada.

Podéis utilizar este mismo código de colores o el que deseéis siempre y cuando se respete el número de hilos en cada conexión, y el mismo color de hilo en la placa y al otro extremo del cable, es decir, si utilizamos el Marrón para M en el monitor, debemos conectar el cable Marrón en la M de la placa.

Este tipo de cableado sustituye a la conexión de 3 hilos UTP + coaxial, y es una solución si queréis incorporar un videoportero, pero tenéis la instalación analógica para no tener que cambiar todo el cableado.
