Amplificador de Extensión Simple (Terr.+FI). VR 35 MHz (Red) de Ikusi

SKU
IKU3500
Marca: Ikusi
Disponibilidad: Bajo pedido
1 a 7 días
Envío gratuito
(Península Ibérica)
217,07 € IVA Incluido
Ikusi

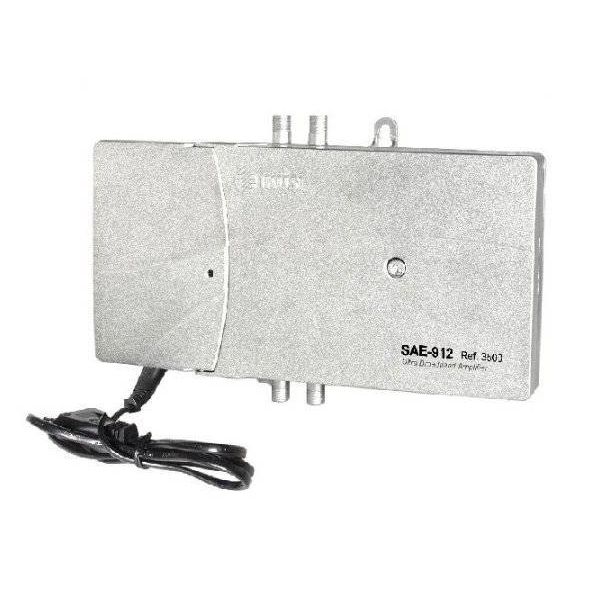

Amplificador de Extensión Simple SAE-912 de Ikusi

Este amplificador cuenta con 1 entrada y una salida de RF con vías de amplificación independientes terrestre y satélite. Se usa en la distribución de señales de TV terrestre, FI satélite e interactivas multimedia.

El SAE-912 dispone de vía de retorno pasiva de 5 a 35MHz. También cuenta con potenciómetro para el ajuste de atenuación y ecualización de las señales de TV y FI.

Tiene 1 entrada y 1 salida de test (75Ohm) y de retorno.  El amplificador viene con caja de zamak y tapa protectora. El SAE-912 viene con provisión para puesta a tierra.

Los conectores son tipo F. Se puede instalar en mural y esta preparado para instalaciones en interior



Características:

  • Distribución de señales TV terrestre, FI satélite e interactivas multimedia.
  • 1 entrada RF
  • 1 salida RF.
  • Vías de amplificación independientes terrestre y satélite, con tecnología push-pull en la amplificación terrestre. Vía de retorno pasiva o activa, con particiones respectivas 35/45 MHz ó 65/86 MHz. - Ajustes de atenuación y ecualización de las señales TV y FI por potenciómetro. En modelo con vía de retorno activa, selección de atenuación de la señal de retorno mediante la inserción de pequeños puentes enchufables suministrados.
  • Puertas test 75Ω de salida señales directa (TV+FI) y de retorno.
  • Alimentación red alterna 50/60 Hz. Piloto indicador de funcionamiento. Cable de red insertable en base de conexión tipo C8, 2 pines.
  • Caja de zamac con tapa protectora de los elementos de ajuste. Conectores F. Fijación mural.
  • Montaje interior. Provisión para puesta a tierra.



Especificaciones




Modelo

SAE-912



Referencia

3503



Modo de alimentación

Red



Banda de frecuencias

Terrestre (TV)

MHz

45-862



Satélite (FI)

MHz

950-2150



Retorno

MHz

5-35 (vía pasiva)



Vía Terrestre (TV)

Ondulación en banda

dB

± 1,5



Ganancia nominal

dB

35



Atenuación variable interetapas

dB

0-18



Ajuste continuo de pendiente

dB

0-18



Figura de ruido

dB

≤ 8



Nivel de salida RF

dBμV

118 /115 /103



Test de salida

dB

-20 ±1,5



Vía Satélite (FI)

Ondulación en banda

dB

± 2



Ganancia nominal

dB

40



Atenuación variable interetapas

dB

0-18



Ajuste continuo de pendiente

dB

0-12



Figura de ruido

dB

≤ 6



Nivel de salida RF

dBμV

120



Vía de retorno

Ganancia nominal

dB

-2,5



Atenuación seleccionable

dB

-



Nivel máx de entrada RF

dBμV

-



Figura de ruido

dB

-



Nivel de salida RF

dBμV

-



General

Temperatura funcionamiento

˚C

-10 ― +55



Tensión de red (50/60 Hz)

Vac

230-240



Consumo

W

8,5



Dimensiones

mm

222 x 140 x 44


Más Información
EAN8435136435006
SistemaTDT & SAT
SERIEConector F
ColorBeige
Tipo de AmplificadorAmplificador de línea
EntornoInterior
Banda de FrecuenciaFI, UHF, VHF
Nº entradas1
Nº salidas1
Ganancia (dB)35
Nivel Salida (dBμV)115
Compatible LTE 5GNo
Paso de CorrienteSatélite, Terrestre
MarcaIkusi
