Filtros para el rechazo de interferencias 5G (LTE 2) y 4G (LTE)

En esta sección encontrarás principalmente filtros para evitar las interferencias producidas por las nuevas señales de telefonía móvil 5G y 4G que han empezado a emitir a raíz del cambio de canales del segundo dividendo digital (LTE 2). Estos filtros 5G normalmente cortan la banda de frecuencia UHF en la parte superior, a partir del canal 48. La señal 5G emite en la frecuencia a partir del canal 48 hasta el 60, mientra que el 4G va del canal 61 hasta el 69, de ahí que se produzcan interferencias entre las bandas. Si tienes dudas consúltanos.

¿Qué son los filtros 5G o filtros LTE 2?

Un filtro 5G es un elemento de nuestra instalación de TDT que es capaz de reducir un nivel determinado (medido en decibelios – dB) la señal de telefonía móvil a partir de la frecuencia de 694 MHz.

Estos filtros 5G se utilizan desde la implantación del denominado “Segundo Dividendo Digital”. Y muchos de vosotros os preguntaréis ¿qué es el Dividendo Digital?.

Para que todo el mundo lo entienda, y de forma breve, podemos decir que el Dividendo Digital es un conjunto de actuaciones que regula el traslado de las frecuencias de emisión de los canales de la televisión digital terrestre por debajo de la frecuencias de 694 MHz, ya que estás frecuencias están siendo utilizadas en la actualidad por los operadores de telefonía móvil, con la famosa tecnología del 5G. Para más información sobre el dividiendo digital, podéis encontrarla aquí.

¿Dónde instalar un filtro 5G?

A la hora de instalar un filtro 5G, es imprescindible que este filtro se instale antes de cualquier etapa de amplificación. Ya que si el filtro se instala después del amplificador la señal 5G o LTE 2 también será amplificada, lo que provocará interferencias en la señal terrestre y en muchos casos anulando dicha señal de TDT, lo que provocará la pérdida de calidad de la señal, provocando que sea imposible ver la programación de la TDT en nuestros televisores o receptores de TDT.

¿Qué diferencia hay entre un Filtro TDT y un Filtro LTE?

Un filtro LTE lo que hace es atenuar las señales a partir de la frecuencia del canal 48 para los LTE 5G o a partir del canal 58, 59 o 60 para los LTE 4G. Al atenuarse estas señales, también se atenúan las señales interferentes en la banda de televisión de manera que aunque no se elimine del todo las frecuencias LTE, sí que lo hacen las señales interferentes en la banda TDT.

Además, también se comercializan filtros TDT, que no son filtros LTE como tal, ya que funcionan como filtro paso bajo, o paso alto o filtro de uno o dos canales específicos. Son filtros pensados para atenuar señales concretas en un punto concreto de la banda de TDT, básicamente porque no nos interesa que llegue esa señal a la instalación. Ya puede ser porque provenga de otro repetidor y no nos interesa que se nos cuele a la instalación, o sea una interferencia no provocada por LTE, o cualquier otro motivo que valore el instalador.

Es importante saber que tanto los filtros LTE como los filtros TDT no son un dispositivos perfectos. Es decir, que los filtros que se comercializan, solo son capaces de disminuir la señal, pero no son capaces de eliminar la señal por completo. Normalmente disminuyendo la señales, estas dejan de ser un problema. Pero si la señal interferente es de mucha potencia, habrá que adquirir filtros más selectivos. Los mejores filtros son los filtros de microcavidades, pero son más difíciles de fabricar y finalmente algo más caros que los filtros más comunes. Además es muy recomendable hacer una revisión completa de la instalación. El cable coaxial, el apantallamiento del mismo, conectores blindados, conexiones correctamente realizadas etc, son elementos claves en la instalación que hay que revisar arreglar y/o sustituir para que mejore nuestra instalación y evitar así estas interferencias tan molestas.

¿Cuáles son los diferentes modelos de filtros 5G?

Existen diferentes modelos de filtros 5G, dependiendo su formato y lugar de instalación:

  • Filtros 5G para antenas

    Las antenas son el primer dispositivo de nuestra instalación, teniendo que actuar en ella para mejorar la señal recibida. Existen dos modelos de filtros de antenas, de dipolo pasivo y de dipolo activo. Son los más recomendados ya que filtramos desde el principal foco de captación.

    La antena es el primer elemento de nuestra instalación. Cuanta más señal de TDT capten mejor, y cuanto menos señales interferentes capten mejor también. Por tanto las antenas diseñadas con corte en canal 48, antenas 5G o antenas LTE2, como las queramos llamar, van a ser antenas que por su diseño directamente evitaran captar señales no deseadas. Además el dipolo activo de nuestra antena TDT Ellipse tiene la capacidad de captar la señal de TDT de la manera más eficiente posible, y con la mejor calidad posible, por encima del resto de antenas del mercado.

  • Filtros TDT. Antena con filtro LTE

  • Filtros 5G para exteriores.

    Este modelo de filtros están diseñados para instalaciones en el exterior. Son filtros adecuados para instalarlos a continuación de la antena y antes del amplificador de mástil. Si la antena requiere ser alimentada, hay que adquirir uno que tenga paso de corriente.

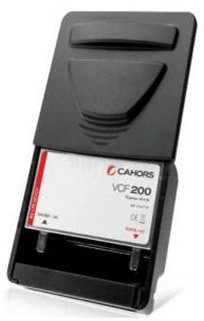

    Filtros TDT. Filtros LTE para exteriores

  • Filtros 5G para cabecera.

    Las cabeceras de banda ancha necesitan filtrar la señal LTE para así evitar que las señales no deseadas afecten a las etapas de amplificación previa a la distribución a toma.

    Para ello, existe una gama de filtros de línea de alto rendimiento para suprimir las señales no deseadas. Como el filtro de microcavidades de Televes que pueden ver en la siguiente imagen.

Filtros TDT. Filtros LTE para cabecera
  • Filtros 5G de interior.

Al filtrar una señal 5G en el interior de la vivienda, garantizamos que las señales no deseadas no lleguen a los elementos finales de los usuarios, tales como televisores, receptores, etc.

Este filtrado debe realizarse lo más próximo posible a los elementos finales que van a recibir esta señal.

Para ello, existe una gama de filtros de línea, con conectores CEI para su conexión directa al televisor, de alto rendimiento para suprimir las señales no deseadas.

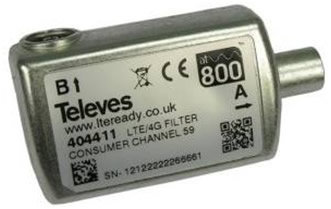

Filtros TDT. Filtro LTE interior

Al realizar la instalación de un filtro LTE 2, garantizas que en tu instalación no se produzca interferencias procedentes de la señal 5G ó 4G. Para ellos se debe instalar un buen filtro.

¿Cuándo debemos usar los filtros 5G?

Los filtros 5G solo serán necesarios en instalaciones ya existentes, ya que las nuevas instalaciones ya estarán configuradas para la recepción, con buena ganancia de señal, de los canales de televisión del 21 al 48 de la banda UHF, ya que son los utilizados en la televisión terrestre, siendo atenuados los antiguos canales de televisión, del 49 al 69, ahora adaptados a la tecnología 5G y 4G.
