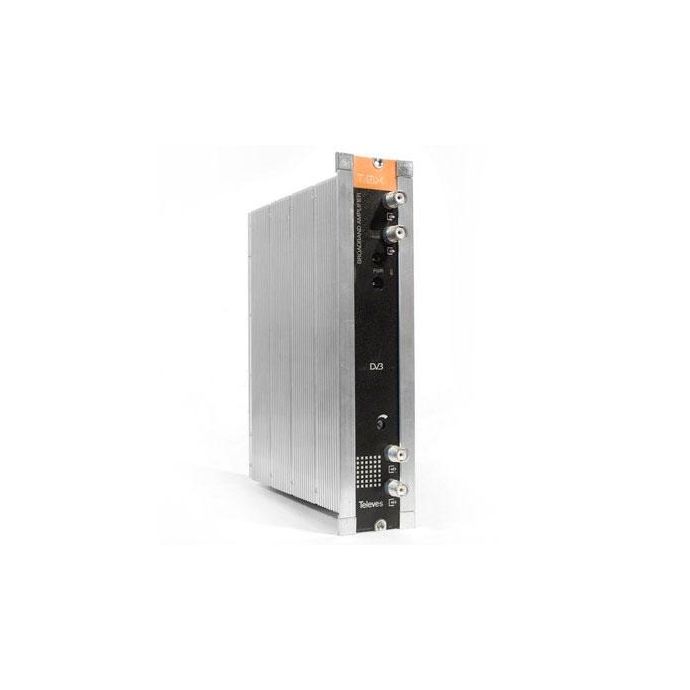

Amplificador RF para Señales Procesadas en T0X 2 Entradas 44dB
Disponibilidad:
Bajo pedido
SKU:
TEL5575
Televes
1 a 7 días
Envío gratuito
(Península Ibérica)
186,53 €
IVA Incluido
Amplificador para Señales Generadas por Transmodulador T0X(46-862 MHz) G. 44 dB, Vs 120 dBuV. Ref. 5575 de Televes.
Dispone de dos conectores de entrada de señal, para permitir la mezcla de los canales suministrados por dos sistemas. Si se utiliza sólo una de las entradas, se recomienda cargar la entrada no utilizada con una carga de 75 ohm, ref 4061.
Dispone de un conector de salida y una salida de Test (-30dB) situadas en la parte superior del panel frontal. La alimentación se realiza a 24V, a través de un latiguillo igual al utilizado para la alimentación de los otros módulos del sistema.
Baja distorsión de segundo y tercer orden que permiten valores de tensión de salida de hasta 120 dBμV.
Televes
1 a 7 días
Envío gratuito
(Península Ibérica)
Especificaciones Técnicas del Amplificador para Señales Generadas por Transmodulador T0X
| ENTRADA RF |
Frecuencia de entrada | MHz | 47...862 | |
| Figura de ruido | dB | < 11 | ||
| Pérdidas de retorno | > 10 | |||
| Impedancia | Ω | 75 | ||
| SALIDA RF |
Frecuencia de salida | MHz | 46...862 | |
| Ganancia | dB | 44 ± 2,5 | ||
| Nivel de salida máximo | DIN45004B | dBμV | 120 | |
| 42 CH Cenelec | 105 | |||
| Margen de regulación | dB | 0 - 20 | ||
| Pérdidas de retorno | > 8 | |||
| Impedancia | Ω | 75 | ||
| GENERAL | Alimentación | Vdc | 24 | |
| Consumo | mA | 450 máx. | ||
| Índice de protección | IP | 20 | ||
Televes
1 a 7 días
Envío gratuito
(Península Ibérica)
| EAN | 8424450139288 |
|---|---|
| Sistema | TDT |
| SERIE | T.0X |
| Color | Negro |
| Nº entradas | 2 |
| Nº salidas | 2 |
| Common interface | No |
| Marca | Televes |
