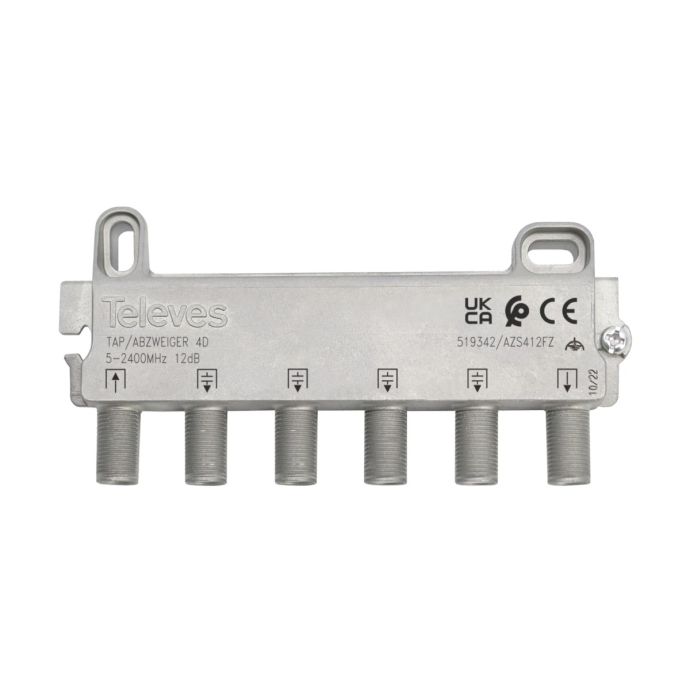

Derivador 4 Salidas Conector F 12 dB Televes

SKU

TEL519342

Marca: Televes

Disponibilidad: Disponible

Entrega: 24/48 Horas

7,85 € IVA Incluido

Derivador de 4 Direcciones con conectores F (12 dB)

Este derivador interior 519342 de Televes es un componente pasivo con conectores F que consta de 1 entrada, 4 salidas de derivación con 12dB de atenuación y 1 salida de paso con 2.5dB. Se usa en instalaciones SMATV.

Debido a sus características técnicas se recomienda su instalación en la segunda o tercera planta, ya que sus pérdidas de atenuación son de 12dB. Su instalación es muy sencilla, se puede montar atornillado en la pared, en el rack con pletinas con tuercas o sobre carril DIN.

Este derivador trabaja en el rango de frecuencias 5-2400MHz, por lo que es apto tanto para señales terrestre como satélite. Posee un gran blindaje y está fabricado en Zamak.

Detalles

Especificaciones Técnicas del Derivador de 4 salidas Secundarias con Conectores F (12 dB) 519342

Derivador para planta primera 519342 de Televes con 4 salidas, 12dB de atenuación en derivación y 2.5dB en pérdidas de paso.

¿Qué características técnicas tiene el derivador 519342?

Conectores F
Mejora de las pérdidas de paso
Buen apantallamiento
Incluye tornillo de puesta a tierra
Paso de DC bidireccional entre la salida-entrada, y desde las derivaciones hacia la entrada/salida

¿Qué especificaciones técnicas del derivador 519342?

Margen de frecuencia

MHz

5 ... 2400

Número de salidas

Entradas/Bandas

TERR

SAT

Pérdidas de paso

2,5

3,6

Pérdidas de derivación

12,5

Rechazo entre derivación

> 20

Voltaje máx.

Vdc

Corriente máx.

350

Paso DC

Entr.↔Sal.

¿Qué es un derivador y qué funciones tiene?

Los derivadores son componentes pasivos que se intercalan en una instalación de televisión para lograr dos efectos: compensar las pérdidas de señal, por un lado, y equilibrar las señales que recibe cada usuario, por otro, se instalan en la canalización principal del edificio o comunidad.

Un derivador es parecido al distribuidor, pero se utiliza en viviendas grandes o en comunidades. Tiene una entrada IN, varias salidas de planta que llaman (TAP) y estas salidas tienen una pérdida de señal establecida, 10dB, 15dB, 20dB, etc. y una salida (OUT) con poca pérdida para dar señal a la planta inmediatamente inferior (y colocar otro derivador en cascada, etc). Se debe de calcular la pérdida que se necesita que tenga cada derivador de cada planta en función del número de plantas, tomas, etc.

Más Información

Más Información
EAN	8424450267899
Sistema	TDT & SAT
SERIE	Conector F
Color	Plateado
Equipo Distribución TV-SAT	Derivador
Entorno	Interior
Conexión Distribución TV-SAT	F
Nº Salidas	4
Paso de corriente	No
Marca	Televes
