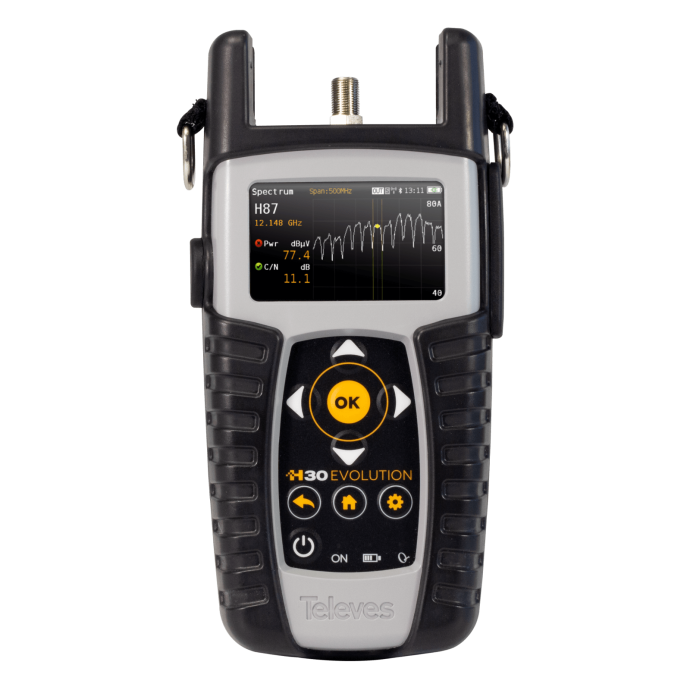

Medidor de campo H30 evolution DVB-S/S2 + DVB-T

Medidor de campo H30 evolution 593501 de Televes para medición de señales DVB-S/S2 y DVB-T.

¿Qué funciones ofrece los medidores de campo H30 evolution de Televes?

Multipantalla y control a distancia

• Controlable desde cualquier dispositivo Android, iOS o PC
• El sistema multipantalla de H30Evolution permite replicar la pantalla del medidor en su smartphone o tablet, para controlar el equipo a distancia o simplemente para disfrutar de una pantalla más grande.
• El instalador puede acceder siempre al medidor desde diferentes partes de la instalación, sin cables, y con toda la comodidad de utilizar su propio dispositivo.
• Sólo es necesario instalar la aplicación H30Evolution en su dispositivo y conectarlo a la red WiFi generada por el medidor (modo AP).

Multiestándar

• Un equipo totalmente configurable según sus necesidades
• El H30Evolution está completamente preparado para atender a las necesidades específicas de cada usuario. Es un equipo multiestándar preparado para realizar medidas en la banda satélite, pero también mide canales en la banda terrestre. Pero para atender a las necesidades de cada usuario, y teniendo en cuenta que éstas pueden variar en cualquier momento, el usuario podrá añadir nuevas opciones de manera sencilla sin necesidad de tener que enviar el medidor a fábrica.

Precisión y Velocidad

• Procesado digital en tiempo real
• Diseñado desde el primer momento para obtener instantáneamente toda la información de señal en tiempo real, un auténtico hito en el trabajo de campo. El H30Evolution proporciona la precisión y velocidad necesarias para detectar leves transitorios, radiación, o señales espurias que puedan afectar a la recepción de la señal.

Indicadores Pasa/Falla

• Facilidad para tomar decisiones
• Reduzca los errores de instalación con los indicadores de pantalla Pasa/Falla, una forma gráfica que facilita y agiliza la interpretación de los resultados de medida. Se dispone de diferentes umbrales según la parte de la red a analizar: cabecera, central amplificadora, derivación, registros de conexión, vivienda de usuario, etc. Además de los valores preestablecidos, también podrá personalizar sus propios valores de umbral.

Scan de Sistema

• Instalación monitorizada
• Escanee cada canal analógico y digital existente en tiempo real, para determinar la respuesta en frecuencia global del sistema. Esta función aprovecha los umbrales (establecidos según la posición de medición en la red) para mostrar de forma clara si los niveles de señal cumplen o no con las especificaciones de los sistemas de cable, utilizando barras indicadoras de nivel en verde, amarillo o rojo. Esto proporciona una visión en tiempo real de la distribución fácil de comprender, además de los valores de BER y MER del canal seleccionado.

Analizador de Espectro

• Desde 5MHz hasta “full span”
• El analizador de espectro del H30Evolution ofrece un rango de valores de 5, 10, 20, 50, 100, 200, 500 MHz y Full, así como un ajuste automático del nivel de referencia. La velocidad de procesado en tiempo real asegura la captura en espectro de cualquier incidencia en la señal. Le sorprenderá la precisión y el nivel de detalle que ofrece este analizador de espectro ultra-portátil de bolsillo. La herramienta definitiva para identificar y localizar ruido, interferencias, radiación y otras señales que puedan afectar a la calidad de servicio de distribución de la señal de televisión.

Apuntamiento de satélite guiado

• Configuración automática del LNB
• Esta funcionalidad permite agilizar la labor de orientación de la parábola. El medidor obtiene un satélite típico y un transponder estable en función de la zona regional que tenga definida, y se auto-configura para la conexión con el LNB. Además, es posible activar un indicador sonoro que guíe auditivamente al usuario en el apuntamiento de la parábola.
• El satélite de referencia puede ser modificado manualmente, para iniciar un nuevo apuntamiento.

Ecos

• Recepción óptima de la señal
• En la captación de señales terrestres es importantísimo controlar que no haya ecos que puedan ocasionar problemas en la recepción de las mismas. El H30Evolution permite visualizar los ecos de la señal recibida, permitiendo al instalador minimizar en lo posible los mismos para obtener una recepción óptima de la señal.

Diagrama de Constelación

• El análisis de las constelaciones es indispensable para la determinación de la calidad de señales digitales. Los diagramas de constelación ayudan a detectar la presencia de ruido, fluctuación de fase (jitter), interferencias y saturación de señal, todas las variables que pueden afectar a la calidad de la señal y conducir a una suspensión del servicio. Mediante una inspección visual del tamaño y forma de los puntos dentro de la matriz de constelación, el técnico podrá identificar fácilmente la naturaleza del problema.

¿Qué especificaciones técnicas tiene el medidor de campo H30 evolution de Televes?
