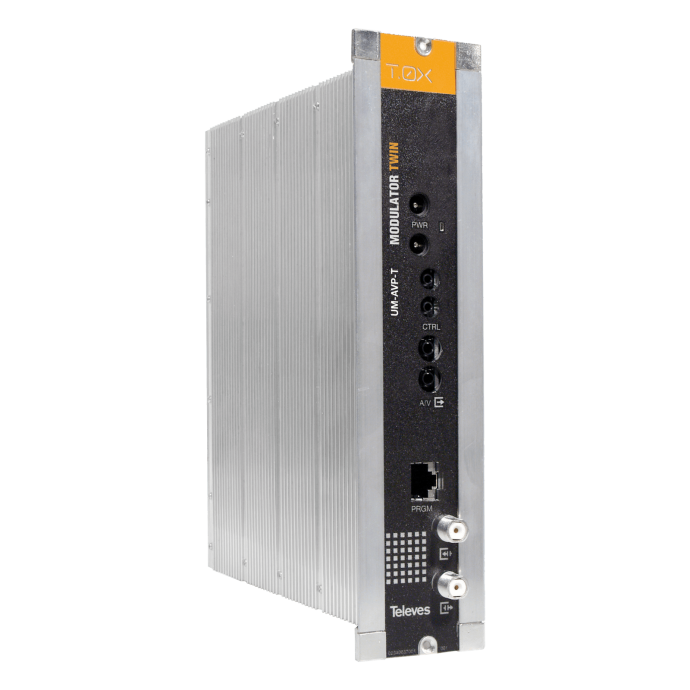

Transmodulador Analógico T0X Twin A/V - PAL Estéreo
Disponibilidad:
Bajo pedido
SKU:
TEL5806
Televes
1 a 7 días
Envío gratuito
(Península Ibérica)
477,03 €
IVA Incluido

Modulador Analógico Twin T.0X A/V - PAL Estéreo Televes 5806
El modulador dispone de dos entradas A/V (A y B) con las que se generan dos canales de salida independientes. Genera 2 canales analógicos a partir de 2 señales de audio/vídeo.
Las entradas de audio y video (A y B) son moduladas, según la norma, en una F.I. de 38,9 MHz. La señal de F.I. modulada se convierte a cualquier canal entre las frecuencias de salida 46 - 862 MHz y después de filtrada se amplifica para obtener el nivel de salida especificado.
También es posible el control del modulador desde un PC como se explica en el manual de instrucciones.
Televes
1 a 7 días
Envío gratuito
(Península Ibérica)
Modulador Analógico Twin serie T.0X de Televes A/V - PAL Estéreo
¿Cuáles son las características principales del modulador analógico Televes 5806?
- Salida en Banda Lateral Única
- Elevada C/N
- Excelente planicidad
- Controlable remotamente con el CDC (Control de Cabeceras)
- Configuración de parámetros de vídeo y audio para su adaptación a diferentes normas
- 9 tablas de canales
- Generador de señal de test
¿Qué especificaciones técnicas tiene el modulador analógico Televes 5806?
ENTRADA A/V | Vídeo | Frecuencia de entrada | MHz | 0,00005...5 |
Profundidad de modulación | % | 72,5 - 90 | ||
Relación S/N | dB | > 52 | ||
Nivel de entrada | Vpp@75 Ω | 1 | ||
Ganancia diferencial | % | < 4 | ||
Fase diferencial | º | < 4 | ||
Retard lum./crom. | ns | < 100 | ||
Planicidad | dB | < 1 | ||
Audio | Frecuencia de entrada | MHz | 0,04...15 | |
Nivel de entrada | dBm | -15...7 | ||
Impedancia | Ω | 10.000 | ||
Preénfasis | μs | 50 | ||
Desviación del nivel de entrada | dBm | -7...6 | ||
Desviación de modulación | kHz | ±11,5 - ±45 | ||
Distorsión | % | < 1 | ||
Planicidad | dB | ± 1 | ||
SALIDA | RF | Frecuencia de salida | MHz | 47...862 |
Pasos de frecuencia | kHz | 250 | ||
Nivel máximo de salida | dBμV | 80 ± 5 typ. | ||
Margen de atenuación | dB | > 15 | ||
C/N@5MHz | > 56 | |||
Pérdidas de paso | ≤ 1,5 | |||
Pérdidas de retorno | 14 typ. | |||
Impedancia | Ω | 75 | ||
GENERAL | Alimentación | Vdc | 24 | |
Consumo | mA | 300 | ||
Índice de protección | IP | 20 |
Televes
1 a 7 días
Envío gratuito
(Península Ibérica)
EAN | 8424450139301 |
---|---|
Sistema | TDT |
SERIE | T.0X |
Tipo | Modulador |
Señal salida | DVB-T |
Modelo / Serie | T0X |
Nº entradas | 2 |
Nº salidas | 2 |
Muxes salida | 2 |
Common interface | No |
Marca | Televes |
Escribir Su propia reseña
Icon | Etiqueta | Tamaño | Descargar |
---|---|---|---|
|
Ficha técnica del Modulador Analógico Twin T.0X Televes 5806 | 710.2 KB | Descargar |
