Nevoswitch 13 x 13 x 24 de planta "F" Terminal/Cascada

SKU
TEL714704
Marca: Televes
Disponibilidad: Bajo pedido
1 a 7 días
Envío gratuito
(Península Ibérica)
745,95 € IVA Incluido
-
+

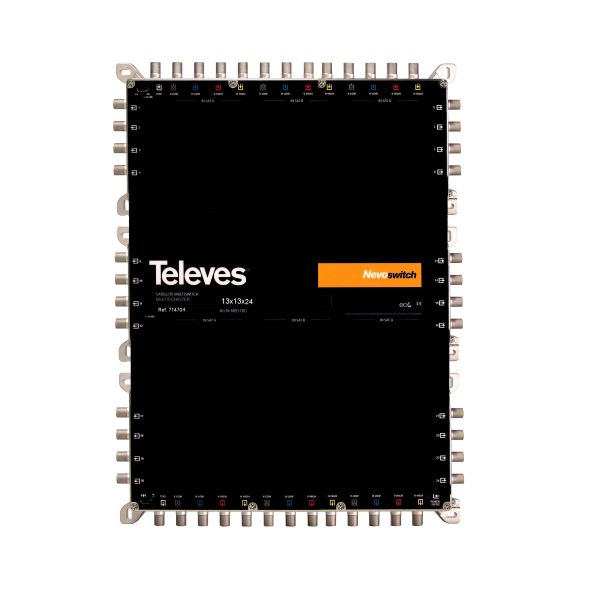

Nevoswitch 13 entradas x 13 salidas x 24 de planta "F" Terminal/Cascada

Posee un modo de bajo consumo (ECO) que ajusta el consumo eléctrico de la instalación al número de usuarios conectados. Cada nevoswitch puede ser configurado como terminal o cascada por medio de un conmutador. Su chasis de zamak lo hace inmune a las radiaciones.

Caja de plástico mini de color negro easyF TELEVESPara la instalación de mini divisores easyF, en interiores y exteriores.

Nueva gama de conmutadores de 13 entradas. Dispone de las siguientes opciones de alimentación:

  • A través del jack de Power DC (12V)
  • A través de las líneas SAT (12VDC)

El paso de alimentación 12 Vdc es hacia las entradas/salidas SAT, para la alimentación de LNB ú otros elementos encadenados (cascada).

Además, cada salida de usuario debe alimentarse aplicando entre 12 y 18V a través de su conector (con un receptor).

Esta gama incorpora el sistema ECO por el cual el consumo de la instalación se reduce a medida que disminuye el número de usuarios conectados.

La alimentación puede realizarse a través del receptor satélite de manera autónoma, por lo que no es necesaria ninguna fuente de alimentación ó con la  fuente de alimentación Ref. 732101 (Fuente de Alimentación 12V-0.8A), que se vende por separado.

Características Técnicas del Nevoswitch 13 x 13 x 24 "F" Terminal/Cascada. Ref. 714704 de Televes

Destaca por:

  • Chasis de zamak que los hace inmunes a las radiaciones.
  • Sistema escalable para topologías en estrella y cascada. Ganancia de FI ampliable +10dB por cada grupo de 8 usuarios.
  • Telealimentación por entradas y salidas.
  • Modo ECO de bajo consumo.


 Características principales:

  • Diseño compacto.
  • Configurables cascada/estrella.
  • Amplificación independiente de cada línea (8 satélite + 1 terrestre).
  • Múltiples opciones de alimentación (Jack, línea VL, entrada o salida terrestre y conectores usuario)
  • Ganancia y ecualización ajustables.
Tipo     13x13x24
Margen frec. MHz SAT 950 ... 2200 / 2400
RF 88 ... 862
RP 5 ... 65
Nível de entrada dBμV SAT 112
RF 90
Pérdidas de paso dB SAT 6 ... 11 / 15
RF 6
RP 9
Pérdidas deriv.
1..8 /9..16 / 17..24 /25..32
dB SAT (1) 3/6/10 /-
RF 4 / 6 / 8 / -
RP 34 / 37 / 40 / -
Aislamiento dB H/V >30
Users >25
Paso DC   In-Out / Out-In
Consumo máx. total mA PSU Low Gain(2) 130
High Gain(2) 260
Receiver 40
Rango de temp. ºC   –5 ... +45 ºC
Indice de protección IP   IP20
Más Información
EAN 8424450173213
Sistema Satélite
SERIE Nevoswitch
Tipo Cascadeable, Final
Nº Satélites de entrada 12
Nº entradas terrestres 1
Nº entradas 13
Nº salidas de usuarios 24
Tipo de LNB Quattro
Marca Televes
