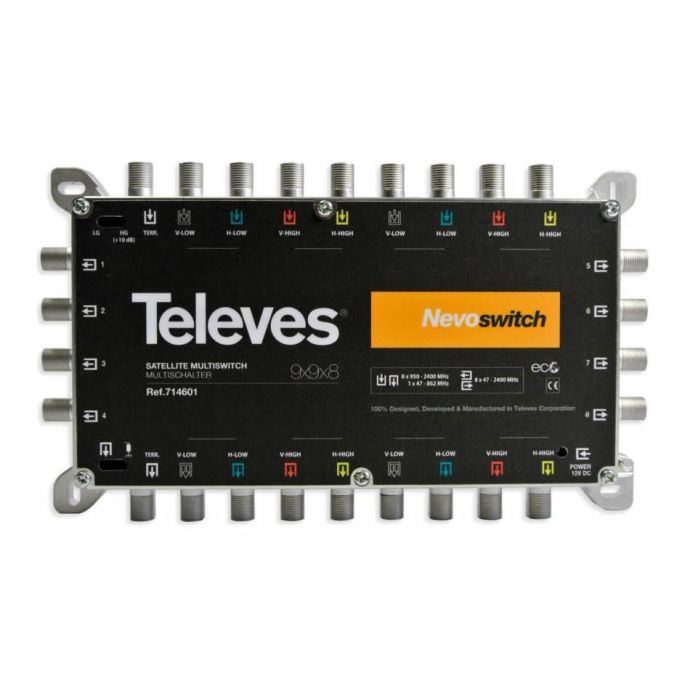

Nevoswitch 9 x 9 x 8 de planta "F" Terminal/Cascada
Nevoswitch 9 x 9 x 8 "F" Terminal/Cascada. Ref. 714601 de Televes
Nueva gama de conmutadores de 9 entradas. Dispone de las siguientes opciones de alimentación:
- A través del jack de Power DC (12V)
- A través de las líneas SAT (12VDC)
El paso de alimentación 12 Vdc es hacia las entradas/salidas SAT, para la alimentación de LNB ú otros elementos encadenados (cascada).
Además, cada salida de usuario debe alimentarse aplicando entre 12 y 18V a través de su conector (con un receptor).
Esta gama incorpora el sistema ECO por el cual el consumo de la instalación se reduce a medida que disminuye el número de usuarios conectados.
La alimentación puede realizarse a través del receptor satélite de manera autónoma, por lo que no es necesaria ninguna fuente de alimentación ó con la fuente de alimentación Ref. 732101 (Fuente de Alimentación 12V-0.8A), que se vende por separado.
Características Técnicas del Nevoswitch 9 x 9 x 8 "F" Terminal/Cascada. Ref. 714601 de Televes
Destaca por:
- Chasis de zamak que los hace inmunes a las radiaciones.
- Sistema escalable para topologías en estrella y cascada. Ganancia de FI ampliable +10dB por cada grupo de 8 usuarios.
- Telealimentación por entradas y salidas.
- Modo ECO de bajo consumo.
Características principales:
- Diseño compacto.
- Configurables cascada/estrella.
- Amplificación independiente de cada línea (8 satélite + 1 terrestre).
- Múltiples opciones de alimentación (Jack, línea VL, entrada o salida terrestre y conectores usuario)
- Ganancia y ecualización ajustables.
| Tipo | 9x9x8 | ||
| Margen frec. | MHz | SAT | 950 ... 2200 / 2400 |
| RF | 88 ... 862 | ||
| RET | 5 ... 65 | ||
| Nivel de entrada máximo | dBμV | SAT | 112 |
| RF | 90 | ||
| Pérdidas de paso | dB | SAT | 2 ... 3,75 / 5 |
| RF | 2 | ||
| RET | 3 | ||
| Pérdidas de derivación 1..8 / 9..16 / 17..24 / 25..32 |
dB (tip.) |
SAT(1) | 0/-/-/- |
| RF | 4/-/-/- | ||
| RET | 34/-/-/- | ||
| Aislamiento | dB | H/V | >30 |
| Usuarios | >25 | ||
| Paso corriente DC | Entrada-Salida / Salida-Entrada | ||
| Alimentación | Vdc | Líneas fuente alimentación | 12 |
| Receptor | 12-18 | ||
| Consumo corriente DC | mA | Baja ganancia(2) | 40 |
| Alta ganancia(2) | 85 | ||
| Receptor | 35 | ||
| Índice de protección | IP | 20 | |
| Rango de Temperatura | ºC | –5...+45 | |
| EAN | 8424450173077 |
|---|---|
| Sistema | Satélite |
| SERIE | Nevoswitch |
| Tipo | Cascadeable, Final |
| Nº Satélites de entrada | 8 |
| Nº entradas terrestres | 1 |
| Nº entradas | 9 |
| Nº salidas de usuarios | 8 |
| Pérdida (dB) | 5 |
| Tipo de LNB | Quattro |
| Marca | Televes |
| Icon | Etiqueta | Tamaño | Descargar |
|---|---|---|---|
|
Ficha Técnica Nevoswitch 714601 | 129.6 KB | Descargar |
