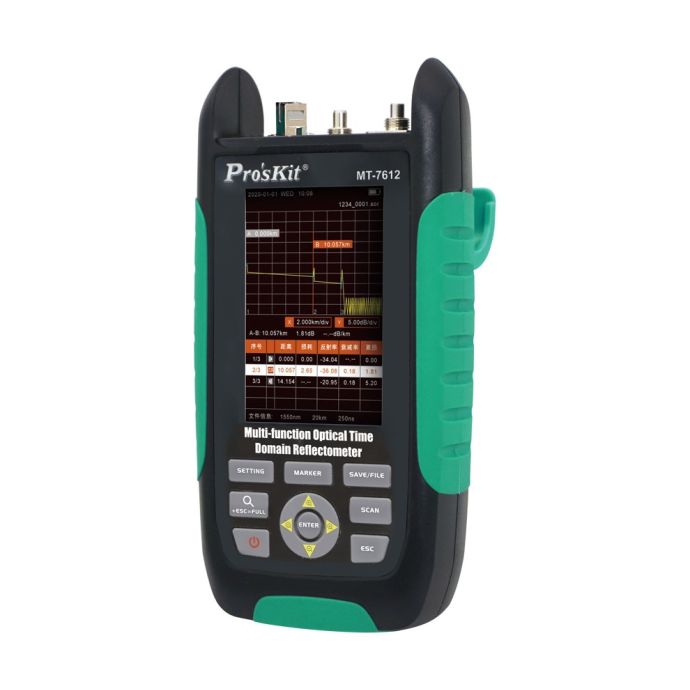

Reflectómetro OTDR de Fibra Óptica Digital, OPM, VFL de Proskit

SKU

PSKMT7612

Marca: Proskit

Disponibilidad: Bajo pedido

Entrega: 1 a 7 días

795,21 € IVA Incluido

Reflectómetro OTDR de Fibra Óptica Digital, OPM, VFL de Proskit

Este dispositivo es un reflectómetro muy compacto que cabe en la palma de tu mano y te ayudará a realizar medidas en el dominio del tiempo óptico, OTDR, VFL, OPM. Este reflectómetro prueba la integridad de un cable de fibra y se usa para construir, certificar, mantener y solucionar problemas de sistemas de fibra óptica.

De entre sus funciones, podemos encontrar medidas OTDR, VFL y OPM.

Como reflectómetro óptico en el dominio del tiempo (OTDR) puede realizar medidas entre 0.1 y 80 km de distancia utilizando la longitud de onda 1550nm, permitiendo localizar fallos de fusión, ubicación de conectores y pigtails, pérdidas del cable y roturas de fibra, gracias a la luz reflejada que regresa al OTDR. El OTDR registra el tiempo que tarda la luz en volver reflejada y tambián la intensidad de la misma, permitiendo al instalador identificar la ubicación y la naturaleza de la discontinuidad.

Como medidor de potencia óptica(OPM), cuenta con 6 longitudes de onda(850-1300-1310-1490-1550-1625nm). Amplio rango de longitud de onda. El medidor de potencia óptica se usa para medir la salida de ptencia de los equips de fibra óptica, así como la potencia o la pérdida de una señal óptica que se transmite a través de un cable de fibra óptica.

Como localizador de fallos visual(VFL), de 1mW, cuenta con test de continuidad y localización del punto de ruptura. Este dispositivo tiene una alta precisión en sus medidas.

Tiene un total de 5 eventos: arranque de fibra óptico, reflexión, atenuación, ganancia y final de fibra óptica. También es capaz de analizar la forma de la onda.

Permite el almacenaje de datos interno a través de tarjeta SD. Su pantalla LCD de 3.2”, con diez niveles de ajuste de retroiluminación. Su batería de Litio de 2400mAh y 3.7V es recargable a través del puerto USB-C, te permitirá trabajar sin cables de manera cómoda sin cables (el cargador no está incluido).

El reflectómetro tiene función de ahorro de energía, que apaga la iluminación de la pantalla si no se realiza ninguna operación y apagado automático.

Accesorios Incluidos:

Reflectómetro
Cable USB-C de carga
CD software
Manual
Bandolera

Detalles

Especificaciones Técnica del Reflectómetro OTDR de Fibra Óptica Digital, OPM, VFL de Proskit

Pantalla	LCD a color de 3,2 pulgadas 320 x 480
Almacenamiento de datos	Interno 500 registros / Tarjeta ext. Máximo de 32Gb
Sonido	Zumbador electromagnético pasivo
Retroiluminación	10 niveles de ajuste
Ahorro de energía	Auto apagado ajustable
Alimentación	Batería de Litio de 3,7V 2,4Ah
Autonomía	En reposo <7,5 horas. En uso <4 horas
Temperatura de trabajo	de 0ºC a 50ºC
Temperatura de almacenamiento	de -20ºC a 70ºC
Humedad	<90% RH
Tamaño	168 x 82 x 40mm.
Peso	260g.
OTDR
Longitud de onda	1550nm ±20nm
Rango dinámico	20dB
Rango de distancia	0,1 - 80Km
Ancho de pulso	5ns - 20us
Tiempo de medición	Ajustable de 5 a 180 segundos
Atenuación zona muerta	8m
Evento zona muerta	3m
Límite de perdida	0,01dB
Perdida de resolución	0,001dB
Margen error de distancia	±(0,8+0,005%*distancia+resolución de muestreo)m.
Detección entrada de luz	Si

Longitud de onda	650nm ± 20nm
Potencia de salida	1mW
Frecuencia intermitencia	2Hz
OPM
Rango de detección	de -50dB a +26dB
Longitud de onda	700 - 1700nm
Longitudes de onda medidas	850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625 y 1650nm
Precisión	±2%
Resolución	0,01dB
Función REF	Si
