A continuación, vamos a elaborar un pequeño manual sobre cómo montar una Antena TDT y qué material necesito.
Para empezar, lo primero que debemos tener claro es dónde está el repetidor que nos va a ofrecer la señal de TDT. Es necesario observar el entorno que nos rodea. Cuanto mayor sea la visibilidad de la antena hacia el repetidor, mayor será el nivel de calidad de señal recibida.
Pero, ¿y si mi vivienda está rodeada de árboles o de otros edificios más altos?. No pasa nada, existen accesorios y materiales creados especialmente para subsanar este problema. Por lo general, puedes optar por elevar la antena mediante mástiles, con el objetivo tener una mayor visibilidad entre la antena y el repetidor. Si tu problema es la distancia al repetidor, puedes optar por añadir un amplificador a tu instalación para obtener un mayor nivel de señal.
¿Qué se necesita para montar una antena TDT?
Algunas viviendas tienen la virtud de tan sólo necesitar la antena, el cableado y las tomas. Esto ocurre en viviendas que tienen una ubicación privilegiada y un número bajo de tomas de TV.
Por lo general, el material necesario habitualmente es el siguiente:
- Mástil de sujeción.
- Antena TDT.
- Amplificador Monocanal.
- Centrales Programables.
- Amplificadores de mástil TDTProfesional.
- Fuente de alimentación.
- Catálogo Cable Coaxial TDTprofesional.
- Derivadores.
- Repartidores.
- Amplificador de interior de vivienda.
- Toma intermedia.
- Toma final.
- Conectores.
La elección del material se realizará en función de las características de nuestra instalación, ya que todo lo enumerado en la anterior lista, no siempre es necesario.
A continuación, vamos a hablar de los tipos de instalación de TDT más usuales.
VIVIENDA UNIFAMILIAR.
Este tipo de instalación, casi siempre, es la más sencilla de realizar. Como ejemplo, vamos a coger una vivienda unifamiliar sencilla, de dos plantas y dos tomas por planta. Como puedes imaginar, es una instalación muy sencilla, en la cual veremos fácilmente cómo debemos realizar la instalación.
Lo único que necesitaremos en esta instalación es: Antena TDT, Amplificador de Mástil, Derivador, Repartidor, Cableado y Tomas. Más descriptivamente, la instalación seguiría el siguiente esquema:
Antena TDT –> Amplificador de Mástil –> Derivador –>(Toma 1, Toma 2) –> Repartidor –> (Toma 3, Toma 4)

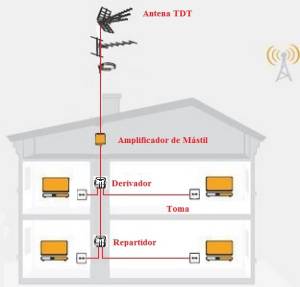

Este sería el resultado:
EDIFICIO DE VIVIENDAS
La instalación de TDT en un edificio de viviendas, requiere más elementos que en una vivienda unifamiliar, pero el procedimiento es el mismo.
Antena TDT –> Cabecera de Amplificación –> Derivador –> Repartidor –> Tomas.
El número de derivadores, repartidores y tomas, depende de el número de plantas y el número de viviendas que tenga nuestra edificación.

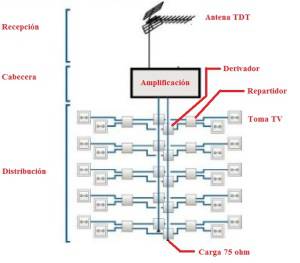

Esquemáticamente, el resultado sería este:
Resumidamente, la instalación de TDT en viviendas unifamiliares y edificios de viviendas, se debe distribuir en las siguientes etapas:
- Antena de TDT: Con una correcta orientación y visión al repetidor, utilizando mástiles en casos necesarios.
- Amplificación: Mantener una amplificación apropiada en caso que sea necesario, dependiendo de el número de plantas y el número de tomas.
- Distribución: En ella se incluyen los derivadores, repartidores y tomas necesarias, así como el cableado. Si la distancia de cableado es muy elevada, necesitarás amplificar más tu instalación para la correcta recepción de canales.
Todo el material necesario lo encontrarás en Home TDTprofesional. Si tienes dudas en tu instalación, puedes realizar tu consulta en el foro de TDTprofesional.
Mi vecino a instalado una antena TV nueva y nos a dejado a los de mas vecino de la calle con problemas de buena connexion unos no ven ciertos Canales otros con pixel cuando santes los veiamos perfectes.Hay normativa que se tiene que cumplir.Y a donde hay que denunciar.Gracias
Hola Albert. No sé donde tienes que denunciar, pero seguramente en la jefatura de telecomunicaciones de su provincia le puedan informar.
Ola trabalhamos com instalação de antenas e o conteúdo esta excelente trazendo grande novidade abraços desde Brasil.
http://www.instaladordeantenais.com.br
Una pregunta. Que cañería usa para transporte de cables.o usa los circuitos de electricidad? Hay reglamentación para el cañado ?
Hola, no soy electricista, pero se que hay un reglamento de baja tensión, ahí creo que viene regulado el tema de las canalizaciones. Veo que tu email termina en .com.ar si preguntas para Argentina, supongo que hay un reglamento diferente. El que yo te digo es para España. Saludos.
¿Cuál es la distancia mínima entre antenas TDT en un edificio de instalaciones individuales (una por vecino)?
Le puedo decir que la normativa de telecomunicaciones no contempla las instalaciones donde cada vecino monta su antena particularmente por lo que no hay nada establecido. Lo único que le puedo decir al respecto es que en la normativa se contempla cuando en un solo mástil se instala una antena de TDT, una antena de radio FM, y otra antena de radio DAB, se establece que la distancia mínima entre antenas en el mismo mástil sea de 1 metro (en vertical, una situada encima de la otra). También se establece que la distancia al obstáculo más próximo es de mínimo 5 metros. Y si hay líneas electricas cerca será de 1,5 veces la longitud del mástil. Los mástiles no pueden ser mas largos de 6 metros, si la altura se supera hay que montar torreta.
Particularmente le puedo decir que las antenas que se montan para captar la señal de tdt, solo reciben señal, no la emite por lo que tampoco generarán interferencias entre antenas. Lo más que le puedo ocurrir si sitúas una antena detrás de otra antena es que la primera le hace sombra a la segunda porque la parte trasera de la antena, son los elementos reflectores que evitan que pasen la señal. Por lo que yo no alinearía las antenas en “fila” y tampoco las situaría a menos de 5 metros entre ellas. Es el consejo que le puedo dar.
