Antenas Parabólicas

Antenas Parabólicas para Recepción Satélite

Las antenas parabólicas son las antenas más utilizadas para la recepción de señales de satélite. Este tipo de antenas satélite, realmente son un reflector donde la señal rebota y entra a través del LNB.

Para comprar una antena parabólica, debemos conocer qué canales de televisión satélite queremos recibir y en qué posición orbital se encuentra el satélite al que debe orientar la antena parabólica. Una vez conocido el satélite que envía la señal, debemos elegir el tamaño apropiado de la antena parabólica en nuestra tienda online, ya que no todos los satélites envían la señal con la misma potencia. Cuanto mayores son las antenas parabólicas, podemos captar señales satelitales más débiles.

¿Qué antena parabólica debo instalar?

Sin duda la característica más importante a tener en cuenta para comprar e instalar una antena de televisión satélite es la ganancia, independientemente si es o no parabólica. Cuánto mayor ganancia tienen las antenas parabólicas podemos captar señales de televisión satélite que llegan con menor potencia.

También será importante combinar una antena parabólica con una ganancia y tamaño adecuados, junto con un LNB con la ganancia necesaria, ya que el LNB debe ser de calidad para que el funcionamiento del conjunto sea el correcto.

Si observamos un poco a nuestro alrededor podemos ver como en un mismo edificio se encuentran instaladas antenas parabólicas de diferentes tamaños y orientadas a diferentes lugares. Esto es debido a que hay una gran cantidad de satélites ubicados en posición geoestacionaria (a 35.786 km. sobre nivel del mar) emitiendo señales satelitales. Además cada satélite de comunicaciones emite señales diferentes, bien de televisión o de enlaces de datos.

¿Qué antena parabólica comprar?

Por tanto antes de comprar una antena parabólica, debemos saber a priori, a que satélite debemos apuntar. Por ejemplo, si queremos ver el canal Andalucía Televisión (la emisión por satélite de Canal Sur) tendríamos que orientar nuestra antena al satélite Astra 1KR, ubicado en la posición orbital 19,2 grados Este.

¿Qué potencia de señal llega a nuestra antena parabólica?

Una vez que sabemos por qué satélites se recibe la señal que queremos ver, tenemos que comprobar la huella de cobertura del satélite, para comprobar que en nuestra ubicación llega cobertura suficiente de señal, y por tanto elegir el tamaño adecuando para nuestra antena parabólica.

La huella de cobertura del satélite es un mapa, que nos indica en que zonas del mundo emite el satélite y con qué potencia (PIRE). Para consultar estos mapas os recomendamos utilizar las páginas web oficiales de los operadores satelitales, ya que suelen estar actualizadas. También podemos utilizar páginas web que agrupan toda la información de emisión de satélites a nivel mundial, como kingofsat o lynsat.

Volvemos a nuestro ejemplo. Queremos recibir Andalucía Televisión en la ciudad de Barcelona, por tanto si accedemos a la huella de cobertura del satélite Astra 1KR comprobamos que tiene cobertura en esta ciudad, en el caso de Astra recibimos un PIRE mayor a 51 dB. Ojo, siempre hablamos de potencias con valores mayores, ya que tenemos que fijarnos en la línea exterior.

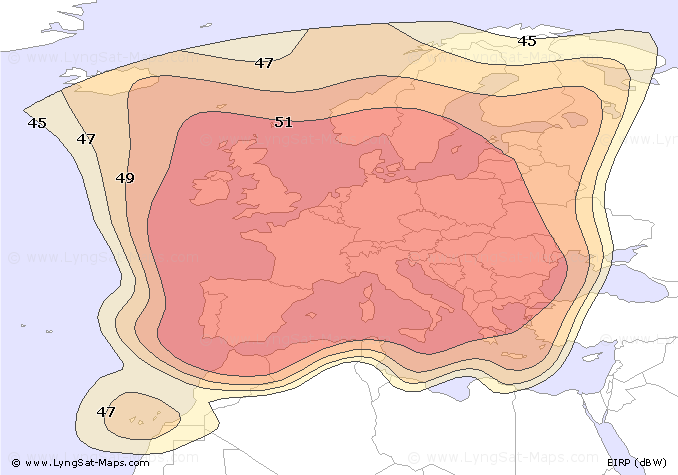

Cobertura de Astra1KR:

Antenas parabólicas. Cobertura Astra

Aunque lo comentamos en el siguiente apartado, os adelanto que a mayor PIRE, las antenas satélite serán más pequeñas y por tanto nos costarán más baratas tanto la compra como la instalación.

¿Cómo calcular la ganancia de las antenas parabólicas en función del PIRE?

Vamos con el siguiente paso para saber qué parabólica tenemos que montar. Una vez que elegimos a qué satélite debemos orientar nuestra antena parabólica, debemos saber que ganancia debe tener la antena parabólica, y por tanto que tamaño.

Para saber la ganancia que necesitamos, tenemos de nuevo que volver a tener en cuenta la potencia que se recibe en la ubicación donde se va a instalar la antena satélite. Volvemos a usar la huella del satélite y consultamos de nuevo el PIRE. Siempre es recomendable ser un poco pesimista y usar un Pire menor al que nos indica el mapa de cobertura. Por ejemplo si nuestra ubicación esta próxima a la línea que separa un nivel de PIRE de otro, es mejor elegir el PIRE inferior.

Esta precaución es debido a que si elegimos una antena con una ganancia muy justa, la señal puede perderse o pixelar, si no hacemos una instalación perfecta. Además la señal satélite recibida también puede verse afectada por las condiciones meteorologías adversas como el viento, la lluvia, el granizo o la nieve.

Para saber que ganancia necesitamos en las antenas parabólicas tenemos que utilizar la siguiente fórmula:

G= n* (Pi* D / L)2

Donde G = ganancia de potencia ( no en dB), n = eficiencia global, D = diámetro del plato y L = longitud de onda de espacio libre.

Como es lógico, no vamos a ponernos a hacer cálculos cada vez que tengamos que instalar o comprar una antena parabólica, ya estos son muy complejos y hay que tener en cuenta muchas variables. Por tanto, para evitar realizar los cálculos, se suele utilizar unas tablas, donde se asocia la ganancia tipo de una antena parabólica en función de su tamaño y el PIRE recibido para la banda KU, que es la que se reciben la mayoría de las señales de televisión por satélite.

PIRE

(dBW)

GANANCIA (dB)

(a 12,75 GHz)

Diámetro Antena

(cm)

52

51

35

50

55

50
49

36

60

48

37

65

46

38

80

45
44

39

90

43

40

100

42

41

110

41

40

42

120

39

43

135

38

44

150

37

45

180

36

47

240

Ojo, cada antena del mismo tamaño puede tener diferentes niveles de ganancia en función de su superficie, material utilizado en la fabricación, la pintura, posición del soporte del LNB etc.

A pesar de que la tabla es bastante fiable, una vez conocida la ganancia, solo tenemos que ir a las características técnicas que proporciona el fabricante y comprobar que la antena que necesitamos tiene una ganancia superior a la calculada.

¿Cómo funcionan las antenas parabólicas?

Como hemos mencionado en la introducción, una antena parabólica es realmente un reflector parabólico.  Es decir, una parabólica es un trozo de metal con forma de paraboloide, donde las ondas electromagnéticas satelitales rebotan y se concentran en un punto, llamado foco.

Es realmente en ese punto donde se instala la verdadera "antena satélite" que es realmente el dispositivo que conocemos como LNB (Low Noise Block). Este LNB se encarga de adaptar la señal electromagnética que se recibe por el aire, a una frecuencia idónea para transmitir la señal satélite a través del cable coaxial.

Existen diferentes tipos de LNBs en función de la frecuencia por la que se recibe la señal de televisión satelital. En televisión existen 2 tipos de bandas de trabajo,  la banda Ku y la banda C. En el caso de las antenas parabólicas, no existen diferentes tipos de antenas en función de la banda de trabajo, aunque si será necesario utilizar un tipo de soporte diferente para los LNBs, ya que los LNBs de banda C son más anchos que los LNBs de banda Ku.

Parámetros y características de las antenas parabólicas

Como se ha comentado en apartados anteriores el parámetro más importante a tener en cuenta es la ganancia de la antena parabólica. Realmente es la única característica técnica a tener en cuenta, ya que de la ganancia depende el tamaño de la antena.

Además de la ganancia, a la hora de instalar una antena parabólica, también es necesario tener en cuenta algunas características. Son las siguientes:

- Material del disco. Normalmente se encuentran en el mercado discos de acero, aluminio y fibra de vidrio. Hay que tener en cuenta que los discos de acero tienden a oxidarse, mientras que los de aluminio y fibra de vidrio no. Si la antena se instala en zonas húmedas o próximas a la costa, siempre es recomendable instalar discos de aluminio o fibra.

- Tratamiento de  superficie. Se suele evitar la corrosión de los discos con pintura Epoxi-Poliester, fibra de vidrio o pintura de polvo polyester.

- Tipo de foco. Existen 2 tipos, Offset y Prime Focus. La diferencia entre una antena Offset y una Prime Focus es la ubicación del LNB. La antena Offset evita que el propio LNB de sobra a la antena, mientras que la antena Prime Focus si da sombra y por tanto disminuye la eficiencia. En cambio la antenas Prime Focus tienen más ganancia, ya que tienen más superficie, y se utilizan para construir antenas de gran tamaño.

Consejos para orientar una antena parabólica

Por último tenemos que destacar, que la orientación de una antena parabólica es mucho más compleja que la orientación de una antena de TDT, que en muchas ocasiones puede realizarse a "ojo".

La instalación de una antena parabólica debe ser muy precisa, ya que son antenas altamente directivas, y la desviación en un par de milímetros, puede hacer que no recibamos nada. Os recomendamos leer este articulo de nuestro blog donde explicamos cómo orientar las antenas parabólicas.

Cargando...

34 artículos

Fijar Dirección Descendente
por página
  1. Antena Parabólica Offset 60cm de Acero Tecatel
    SKU: TECK60C1
    Disponible
    24,03 € IVA Incluido
    Valoración:
    80%
  2. Antena Parabólica 60cm Acero Electrocincado de Oem
    SKU: 60-DISH/1
    Bajo pedido
    27,81 € IVA Incluido

  3. Parabólica 60cm Acero Blanca Económica
    SKU: PAR60-ECO
    Bajo pedido
    29,66 € IVA Incluido

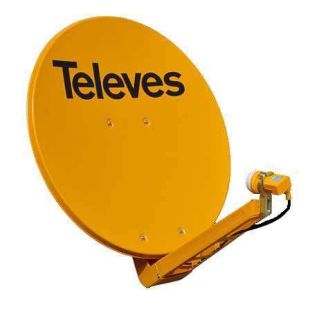

  4. Antena Parabólica Televes 630 de Aluminio Naranja
    SKU: TEL793001
    Bajo pedido
    41,61 € IVA Incluido
  5. Antena parabólica de tipo offset 630 de aluminio en color blanca
    SKU: TEL793002
    Bajo pedido
    41,61 € IVA Incluido

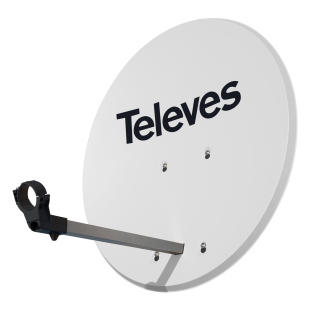

  6. Antena Parabólica Offset ISD Televes 830 Aluminio Blanca
    SKU: TEL793102
    Disponible
    58,46 € IVA Incluido
    Valoración:
    100%

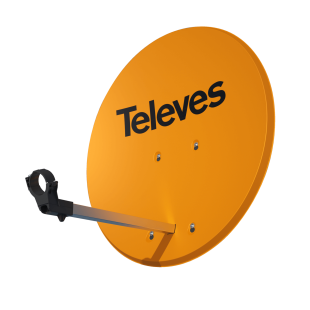

  7. Parabólica Offset 80cm ISD 830 Aluminio Naranja
