Derivador con conector F de 4 salidas y 12 dB de pérdida

SKU
TEL514110
Marca: Televes
Disponibilidad: Disponible
24/48 Horas
7,94 € IVA Incluido
-
+

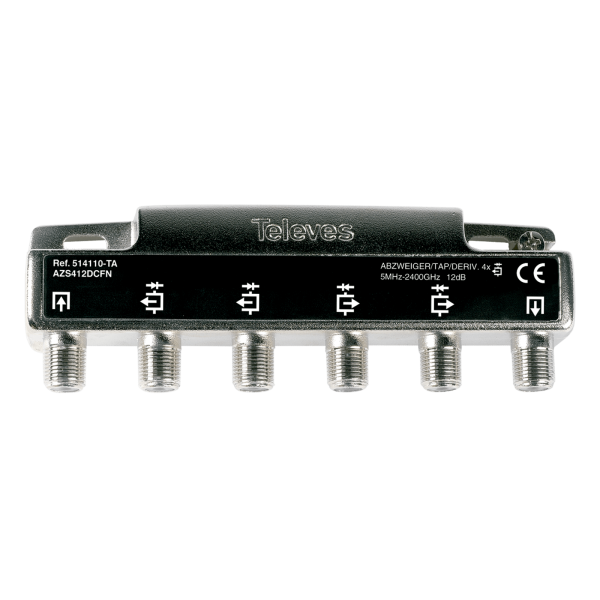

Derivador 514110 de Televes con Conector F 4D 12 dB

Con este derivador de 4 direcciones, podrás enviar la señal de televisión a las 4 viviendas de una misma planta. La conexión del cable a este derivador se realizará mediante conectores F. Este componente pasivo ofrece unas pérdidas máximas de unos 12 dB de derivación y entre 4,5-5dB de paso.

Debido a sus características técnicas está diseñado para instalarse en la planta 1 o lo que es lo mismo, en la planta más alejada de la cabecera. Tiene salida de paso, por lo que también es apto para instalarse en otras plantas.

Este derivador de Televes trabaja en el rango de frecuencias 5-2400MHz, admitiendo señales tanto terrestres como satélites.

Derivador 514110 de Televes con conectores tipo F, 4 salidas y 12dB de pérdida de derivación más 4.5-5dB de pérdida de paso; diseñado para su instalación en la primera planta.

¿Qué características técnicas tiene el derivador 514110?

  • Conectores F
  • Mejora de las pérdidas de paso
  • Buen apantallamiento
  • Incluye tornillo de puesta a tierra
  • Paso de DC bidireccional entre la salida-entrada, y desde las derivaciones hacia la entrada/salida

¿Qué especificaciones técnicas del derivador 514110?

Referencia   514110
 Margen frecuencia   MHz 5 ... 2400
 Tipo TA
 Pérdidas derivación MATV db 12
IF 12
 Pérdidas paso MATV 4.5
IF 5
 Desacoplo MATV > 20
IF > 20
 Rechazo entre derivaciones MATV > 20
 Corriente máxima IN<->OUT
TAPs->IN/OUT
A 1

¿Qué es un derivador y qué funciones tiene?

Los derivadores son componentes pasivos que se intercalan en una instalación de televisión para lograr dos efectos: compensar las pérdidas de señal, por un lado, y equilibrar las señales que recibe cada usuario, por otro, se instalan en la canalización principal del edificio o comunidad.

Un derivador es parecido al distribuidor pero se utiliza en viviendas grandes o en comunidades. Tiene una entrada IN, varias salidas de planta que llaman (TAP) y estas salidas tienen una pérdida de señal establecida, 10dB, 15dB, 20dB, etc. y una salida (OUT) con poca pérdida para dar señal a la planta inmediatamente inferior (y colocar otro derivador en cascada, etc). Se debe de calcular la pérdida que se necesita que tenga cada derivador de cada planta en función del número de plantas, tomas, etc.

Pincha en el siguiente enlace para encontrar más información sobre los diferentes componentes de una instalación de televisión.



Más Información
EAN 8424450168356
Sistema TDT
SERIE Conector F
Color Plateado
Equipo Distribución TV-SAT Derivador
Entorno Interior
Conexión Distribución TV-SAT F
Pérdida de Inserción (dB) 12
Paso de corriente No
Marca Televes
Escribir Su propia reseña
Estás revisando:Derivador con conector F de 4 salidas y 12 dB de pérdida
Su valoración
Archivo Etiqueta Tamaño Descargar
pdf Ficha técnica del derivador 514110 de Televes 947.9 KB Descargar
